1．特点

■安装简单

采用分割分段的方式使安装作业简单安装。粗略的安装精度也可使用。

■较大传递扭矩

滚销齿轮采用齿形较大的设计，因此销齿轮和齿条的保持平衡，发挥较大扭矩。

■在大型装置上也可使用

齿轮型可增加分段的数量，所以可对应大型驱动设备。

■不锈钢规格(S系列)品种丰富

在有水、酸性及碱性等的腐蚀性环境下可使用，而且可对应-20℃～400℃的周围温度环境。

■特殊規格

特殊表面处理规格、锁型滚销齿轮规格及小背隙规格等，敝公司可对应。

详情请见

2．规格变更通知

从2012年4月开始,框架均为变更中空轴型(套筒)。而且S系列(不锈钢规格)的构造和标准系列的统一。如更换时需要旧规格,请向敝公司咨询。

详情请见

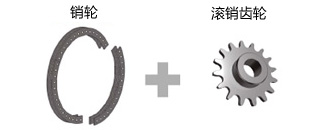

3．组件

销齿传动组件，为滚销齿轮和咬合的销齿条(或销轮)组合的传动组件。

旋转驱动	直线驱动
销轮径(销子数)可自由选择	销齿条长度(销子数)可自由选择

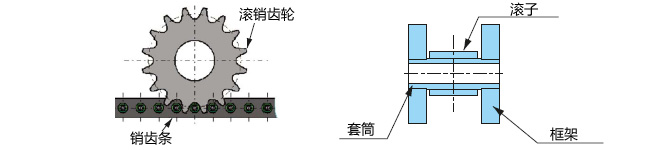

4．构造

滚销齿轮有特殊齿形，与滚子持续顺畅地咬合。为了提高齿部强度和磨损强度，在齿部实施了硬化处理。

5．独特齿轮齿形

为了销轮和齿条能顺利地咬合传动，椿本采用近似渐开线曲线形状为基础，强度更加提升的独有特殊齿形。

■滚销齿轮专用的齿形形状

6．标准规格和背隙

关于标准规格和背隙(参考值) 请点击此处确认。

7．尺寸、规格及型号表示

每个零部件的尺寸、规格及型号详细内容，请确认以下链接。

• 销轮・滚销齿轮

• 销齿条・滚销齿轮
