机械式无级变速机

行星齿摩擦方式的机械式无级变速机。定扭矩型(DK)、定马力型(DB)和超宽变速比型(DZ),具有三大系列，实现了在启动·停止频繁或有冲击的情况下，仍具有长寿命。

机械式无级变速器

DISCO无级变速机

行星齿摩擦方式的机械式无级变速机。

肃静运行、旋转偏差小、高性能
定扭矩型(DK)，定马力型(DB)，超宽变速比型(DZ)，3系列的宽泛变化范围
丰富地控制装置
在启动·停止频繁或有冲击的情况下，仍具有长寿命

DISCO无级变速机

销售网络(Selling network)

关于报价、交货期、采购的各种问询,请点击此处

1．特点

■ 背隙少，抗冲击性强: 因为采用通过弹簧压力进行扭矩传递的定压方式，所以背隙小且抗冲击力强的结构坚固。即使启动·停止·正反转频繁也可安心使用。
■ 稳定的速度: 因为是超精密加工的零件，即使在全变速范围内长时间或变化负载下，其旋转偏差极小、静音且几无振动。
■ 高效率·长寿命: 通过几颗行星齿来分散扭力的结构和合成润滑油的使用，同时实现高扭矩·低面压·宽范围变速下的长寿命。
■ 同等级中尺寸最小: 无空间浪费的独特结构，零件数很少，在小型和轻型的同等级产品中尺寸最小。

2．K，Z，B 各系列通过用途进行区分

K，Z，B 各系列通过用途进行区分

系列	特性	用途	容量(kW)	変速範囲
K	定扭矩型	传输机泵驱动	0.1～0.75	1:6
Z	宽范围变速	0回转	0.2～3.7	0～∞
B	定马力型	加工机械定动力负荷	0.4～5.5	1:4

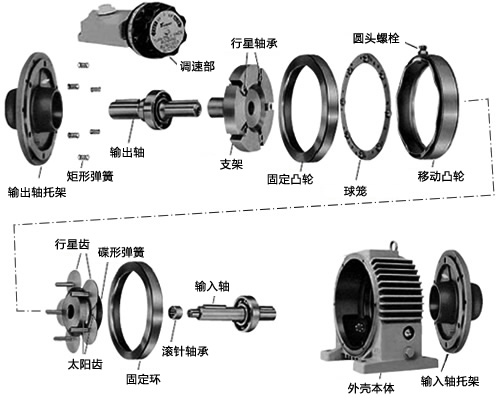

3．构造

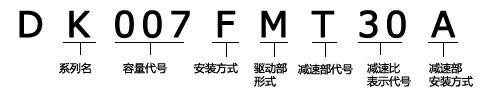

4．型号表示举例

型号表示举例

(1) 系列名: K: K系列(定转矩型); Z: Z系列(超宽变速比型); B: B系列(定马力型)

(2) 容量代号: 007: 0.75kW; 037: 3.7kW

(3) DISCO 安装方式: A: 底脚安装; F: 法兰安装(含带安装底脚的减速机）

(4) 驱动部形式: M： 4极电机直连形; 无记号: 双轴型

(5) 减速部代号: R: R形减速机(1段减速); T: T形减速机(2～3段减速); WEJ, WE: 一段蜗轮齿减速机

(6) 減速比表示記号: 30: 1/30; 100: 1/100

(7) 减速比表示代号: A: 底脚安装; F: 法兰安装; VD: 垂直法兰安装; VDC: 垂直法兰安装带冷却风扇; 无代号: (通过变速机的底脚安装)

5．标准机型 (K系列)

电机容量三相 (kW)	基本形	减速机付
0.1	无减速机	1/2.5～1/50
0.2		1/2.5～1/3600
0.4		1/2.5～1/3600
0.75		1/2.5～1/3600
1.5		1/2.5～1/1500
2.2		1/2.5～1/470
3.7		1/2.5～1/270
5.5		1/2.5～1/270
7.5		1/2.5～1/180
11		1/2.5～1/5
15		1/2.5～1/5
22		1/2.5～1/5

产品详细资料，请联系就近海震各办事处工程师索取，或拨打咨询热线 400-000-6364.
