Zip Chain是两条链条像拉链相互咬合，成为一条坚固的立柱，我公司独创开发可自由「推·拉」的链条。
椿本Zip Chain传动装置，是用这种链条直线型作动机产品。
Zip Chain传动装置
Zip Chain是两条链条像拉链相互咬合，成为一条坚固的立柱，我公司独创开发可自由「推·拉」的链条。 椿本Zip Chain传动装置，是用这种链条直线型作动机产品。

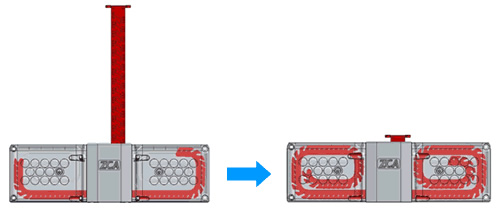

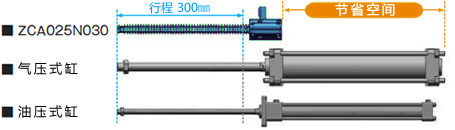

咬合的链条成柱状，可自由推拉，分离的链条紧凑地收入在树脂箱内，能安装在狭窄的空间内。
| (1)系列 | ZCA | Zip Chain传动装置 |
|---|---|---|
| (2)机座号 | 025 035 | 机座号025 机座号035 |
| (3)电机有无 | N | 无电机 |
| (4)行程(例) | 030 | 300mm |
| (5)选项 | B | 附带安装底作（悬挂安装） |
| R | 输入轴反方向 | |
| J | 附带防尘罩(上提，悬挂安装)※2 | |
| P | 其他选项 |
■组合机座号和行程
| 机座号 | 025 | 035 | ||
|---|---|---|---|---|
| 行程 | 030(300mm) | 050(500mm) | 075(750mm) | 1000(1000mm) |
| (1)系列 | ZCA | Zip Chain传动装置 |
|---|---|---|
| (2)机座号 | 025 035 | 机座号025 机座号035 |
| (3)电机有无 | M | 附带电动机（附带准双曲面减速机附制动)※1 |
| (4)行程(例) | 050 | 500mm |
| (5)速度(例) | L | 61/73mm/sec(50/60Hz) |
| (6)电机的电压 | 无 | 200V级 |
| V | 400V级 | |
| (7)选项 | B | 附带安装底作(悬挂安装) |
| J | 附带防尘罩(上提，悬挂安装)※2 | |
| P | 其他选项 |
※1.关于电机型号，请参照目录8页。
※2.另行制造水平横向，纵向安装防尘罩。请向敝公司咨询。
■无电机
| 型号 | 基本 容量 N｛kgf｝ ※2 | 行程 mm ※3 | 最大 速度 mm/s ※4 | 最大 输入 转速 r/min | 容许 输入轴 扭矩 N・m ｛kgf・m｝ | 输入轴 旋转一周 移动距离 mm | 估算 质量 kg |
|---|---|---|---|---|---|---|---|
| ZCA025N030 | 400｛40.8｝ | 300 | 1000 | 630 | 9.41｛0.96｝ | 95.3 | 1.9 |
| ZCA035N050 | 1000｛102｝ | 500 | 1000 | 420 | 34.7｛3.53｝ | 142.9 | 5.1 |
| ZCA035N075 | 1000｛102｝ | 750 | 6.5 | ||||
| ZCA035N100 | 600{61.2} | 1000 | 7.5 |
■无电机
| 型号 | 50Hz | 60Hz | 行程 mm ※3 | 电机 容量 W | 减速比 | 容许 启动 频度 回/分 | 估算 质量 kg | ||
|---|---|---|---|---|---|---|---|---|---|
| 发生 推力 N ｛kgf｝ | 速度 mm/s | 发生 推力 N ｛kgf｝ | 速度 mm/s | ||||||
| ZCA025M030L | 400 {40.8} ※5 | 61 | 400 {40.8} ※5 | 73 | 300 | 90 | 1/40 | 10 | 10.5 |
| ZCA025M030M | 122 | 382 {39.0} | 146 | 1/20 | |||||
| ZCA025M030H | 216 {22.0} | 243 | 167 {17.0} | 291 | 1/10 | ||||
| ZCA035M050L | 1000 {102} ※5 | 61 | 1000 {102} ※5 | 73 | 500 | 200 | 1/60 | 7 | 14.0 |
| ZCA035M075L | 750 | 15.5 | |||||||
| ZCA035M050M | 1000 {102} ※5 | 122 | 911 {93.0} | 146 | 500 | 1/30 | 10 | 14.0 | |
| ZCA035M075M | 750 | 15.5 | |||||||
| ZCA035M050H | 529 {54.0} | 243 | 431 {44.0} | 291 | 500 | 1/15 | 10 | 14.0 | |
| ZCA035M075H | 750 | 15.5 | |||||||
| ZCA035M100H | 1000 | 16.5 | |||||||
※1.机座号的粗体字是在库品。
※2.此数值是顶端夹具固定安装情况下。其他安装用途，请向本公司咨询。而且，此数值是进行最大0.35G（上限）加速度使用时。安装上提，水平，悬挂方向是，数值也是同样。 但请注意。输入轴反方向，根据使用条件，基本容量跟容许输入轴扭矩不一样。请参考4，6页。
※3.请使用范围内的行程。关于进行方向，必须设计直线进行导向装置。
※4.在最大输入转速情况下，Zip Chain的进行速度。
※5.扭矩限制机型。输出轴扭矩超过发生推力。发生推力和速度可以交换组合、请向敝司进行咨询。
| 驱动部 | 材质 | 合金钢 | |
|---|---|---|---|
| 涂装颜色 | 黑色，孟塞尔色N2.0同等 | ||
| 内置部 | 材质 | 聚缩醛 | |
| 颜色 | ZCA025□030 | 珍珠灰色 | |
| ZCA035□050 | 孟塞尔色0.8P6.3/3.0同等(成形品) | ||
| ZCA025□075 | 白色(切削品) | ||
| ZCA035□100 | |||
| 润滑 | 润滑脂 | ||
※外形尺寸图是成型品，与切削品的设计不同。
| 使用温度 | 无电机 | 0～60℃ |
|---|---|---|
| 附带电机 | 0～40℃ | |
| 相应湿度 | 85%以下(无结露) | |
| 高度※ | 海拔1000米以下 | |
| 使用环境 | 一般室内，而且不淋雨。粉尘量跟一般工厂同样 | |

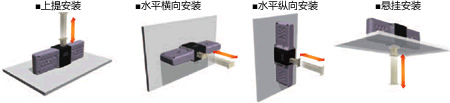

| 安装方向 | 可以安装方式有上提、水平和悬挂。关于进行方向，必须设计直线进行导向装置。而且悬挂安装时必须付底座。(机座号表示:B) | |
※电机使用时。
